Apa arti Page Dalam Minescape ???
Apa arti Page Dalam Minescape
1
Page
Page terdiri
dari feature berikut:
|
||||
•
|
Menu bar
|
|||
•
|
Tool Bar
|
|||
•
|
Icon Bar
|
|||
•
|
Work Area
|
|||
•
|
Feedback Area
|
|||
Untuk membuka
page pada Gti window pilih menu berikut:
Page>Open
Product> Pilih Nama product
Menu bar adalah suatu item page permanen yang terlihat
setiap saat dan tidak dapat diturn on atau diturn off. Menu bar terdiri dari
pilihan-pilihan dimana anda dapat melakukan action yang bersifat global
terhadap current session. Menu bar berupa default pull down menu yang terdiri
dari pilihan-pilihan berikut:
Menu Edit
Menu View
Menu Draw
Menu Setting
Menu Model
Menu Graphics
Menu Help
1.1.2 Tool Bar
Tool Bar
menampilkan informasi status current page dan terdiri dari short cut dan field
yang menunya dapat dipilih sewaktu-waktu. Komponen pada Tool Bar page Minescape
selalu ada untuk semua page. Tool Bar dapat dikonfigurasi, di-turn on dan turn
off sesuai dengan yang diinginkan. Untuk mengkonfigurasi Tool Bar pilih menu
berikut:
Page>Preference>Toolbar
Options
Untuk turn off
Tool Bar pilih menu berikut:
Page>Preference>Toolbar
tidak dipilih ( ).
Untuk turn on
Tool Bar pilih menu berikut:
Page>Preference>Toolbar
dipilih (√ ).
1.1.3 Icon Bar
Icon bar adalah suatu menu yang terdiri dari pallete dan
tombol icon yang dapat dipilih sewaktu-waktu. Icon bar dapat dikonfigurasikan,
di-turn on dan turn off sesuai dengan yang anda inginkan. Untuk mengkonfigurasi
icon bar pilih menu berikut:
Page>Preference>Iconbar
Options
Untuk turn off
icon bar pilih menu berikut:
Page>Preference>Iconbar
tidak dipilih ( )
Untuk turn on
Icon bar pilih menu berikut:
Page>Preference>Iconbar
dipilih (√ )
1.1.4 Work Area
Work area adalah CAD window yang digunakan untuk
menampilkan dan memanipulasi elemen grafis.
1.1.5 Feedback area
Feedback area
menyediakan informasi dari page work area secara terus menerus.
Informasi
tersebut ditampilkan dibawah work area.
Feedback area
terdiri dari 3 bagian yaitu:
•
Prompt area
•
Massage feedback area
•
Docking Area
Feedback area dan bagian-bagiannya dapat diturn on dan
turn off. Untuk turn off feedback area pilih menu berikut:
Prompt Area
Prompt area akan menampilkan tahapan-tahapan yang harus
dilakukan yang berhubungan dengan action current page yang dipanggil. Sebagai
contoh jika anda membuat garis pada CAD window, prompt area akan memberitahukan
tahapan-tahapan yang harus anda lakukan untuk membuat garis.
Page>Preference>Prompt
tidak dipilih ( )
Message Feedback Area
Pesan feedback area terdiri dari informasi dan peringatan
yang berhubungan dengan proses-proses system.
Pesan pada feedback area dapat dihapus dengan cara
highlight text dan tekan [Delete]. Selain itu ukuran feedback juga dapat diubah
dengan cara drag kiri sashed sampai ukuran yang diinginkan.
Docking Area
Docking area menampilkan current status dari setiap model
batch yang dijalankan dan ditandai oleh icon yang menandakan status batch
tersebut.
Docking area
dapat di-turn on dan di-turn off. Untuk turn off docking area pilih menu
berikut:
Page>Preference>Docking
tidak dipilih ( )
Status Bar
Status bar ditampilkan langsung dibawah page feedback
area dan menampilkan aktivitas Gti yang sedang berlangsung.
Status bar
terdiri dari area berikut:
•
Koordinat tracking area. Menunjukan titik-titik koordinat
dari posisi titik kursor mouse di dalam current drafting plane.
•
Working status area. Menampilkan pesan-pesan singkat yang
berkaitan dengan aktivitas Gti misalnya pada saat suatu form sedang diload dan
menampilkan status activity indiktor.
Untuk
mengkonfigurasi status bar pilih menu berikut:
Page>Preference>Status
Options
Untuk turn off
Status Bar pilih menu berikut:
Page>Preference>Status
tidak dipilih ( )
Untuk turn on
Status Bar pilih menu berikut:
1.2 Monitor Page
Monitor page digunakan untuk memonitor semua aktivitas
module dalam pojects serta mengontrol module yang sedang dijalankan.
Monitor page
terdiri dari feature berikut:
•
Menu Bar
•
Batch list Window
•
Batch List Filters
•
Batch Options.
Menu Bar
Untuk
mengontrol module execution pilih menu berikut:
Monitor

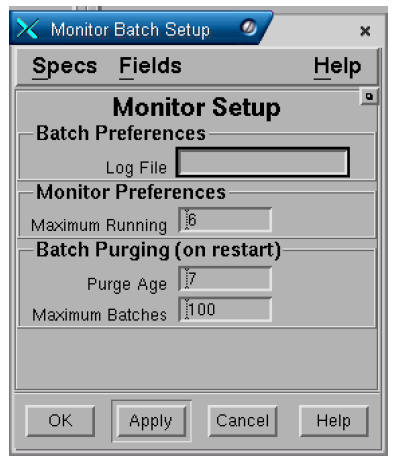

Page>Set Up
Pada field Maximum
running anda dapat mengetikkan angka dari mulai 1 – 6 untuk mengatur jumlah modul execution. Misalnya jika anda
mengisi angka 1 pada field tersebut
maka proses akan dijalankan satu persatu..
Batch List Window
Batch list window menampilkan daftar batch yang sudah
dipilih. Daftar batch dapat dihapus dengan cara klik kiri batch-batch yang akan
dihapus kemudian pilih tombol Delete.
Atau jika semua daftar batch akan dihapus anda tinggal pilih tombol All kemudian pilih tombol Delete.
Batch display filter memungkinkan anda untuk memfilter
tampilan batch-batch dalam batch List window. Batch Display Filter terdiri dari
tombol-tombol icon yang masing-masing mewakili status batch. Secara default
minescape akan menampilkan semua status batch. Jika anda tidak ingin
menampilkan Pending batch, maka pilih tombol
Pending.
Batch Options
Batch option memungkinkan anda untuk mengubah status
batch yang dipilih dalam batch List window. Batch options terdiri dari sejumlah
tombol-tombol yang masing-masing mewakili status batch. Pada saat anda memilih
tombol yang tersedia status batch yang dipilih akan diaplikasikan sesuai dengan
tombol yang dipilih. Misalnya, jika anda ingin mengubah status batch dari running menjadi stop, maka pilih batch yang statusnya akan diubah kemudian pilih
tombol Stop. Selain itu anda dapat
menghapus batch-batch yang telah selesai prosesnya dengan cara memilih
batch-batch yang akan dihapus pada batch
list window kemudian pilih tombol Delete.
1.3 Menutup Page
Untuk menutup
page yang telah dibuka pilih menu berikut:
Page>Close
Page
Sebuah pop-up
konfirmasi berikut ditampilkan:
Pilih OK untuk menutup page.
