Project MineScape

Di dalam suatu project, data tambang yang saling berhubungan dikelompokkan sedemikian rupa sehingga dapat digunakan secara efektif, dimanipulasi dan dianalisis. Diharapkan, suatu project akan sesuai dengan operasi site tambang atau prospek eksplorasi. Semua pekerjaan di dalam Minescape harus dikerjakan di dalam suatu project.

Minescape session memungkinkan hanya satu project untuk dibuka pada satu waktu tertentu. Project tersebut disebut sebagai current project dan ditampilkan dalam Title Bar dari GTI window.

Setiap project memiliki directory terpisah yang dikenal sebagai directory project. Directory tersebut terdiri dari struktur directory yang telah ditentukan sebelumnya untuk informasi Minescape (yaitu: data, log files, laporan, dan sebagainya.) dan secara otomatis dibuat dalam rangkaian pembuatan project.

Memulai Sebuah Project

Untuk memulai sebuah project Minescape, pilih shortcut Minescape dari Dekstop

Form berikut akan ditampilkan:

Jika anda sudah mempunyai project Minescape sebelumnya maka pilih nama projects anda pada bagian Project Name, dengan cara klik pull-down (tanda segitiga hitam) kemudian pilih jenis Application yang ingin dibuka.

Jika anda akan membuat projects Minescape baru maka pilih tab Create Project. Setelah meng-klik Create Project maka form Initial Setup Project akan ditampilkan seperti pada contoh berikut:

Project Panel

·  Name. Nama project.

·  Description. Keterangan dari project.

·  Project Path. Tempat penyimpanan direktory project anda. Misalnya, project anda akan disimpan dibawah direktory D:\projects. Jika anda ingin menamakan project dengan nama tutorial, maka pada field Project Path ketikkan D:\projects\tutorial dan secara otomatis pada field Name akan tercantum tutorial.

Spatial Orientation Panel

·  Origin easting, northing dan Elevation. Koordinat origin untuk easting, northing dan elevasi dari project anda, dimana koordinat ini merupakan pusat dari project.

·  Quadran. Masukkan NE (Quadran 1).

Current Unit Panel

·  Category. Nama unit category yang disediakan oleh Minescape.

·  Current unit. Satuan unit dari masing-masing category. Anda dapat mengubah satuan unit dengan cara klik kiri dua kali pada field current unit pada masing- masing category sampai menu pull-down ditampilkan (tanda segitiga hitam) kemudian klik menu pull-down dan pilih satuan unit yang anda inginkan.

·  Decimal place. Jumlah angka desimal dibelakang koma. Anda dapat mengubah angka decimal dengan cara klik kiri pada field Decimal Place kemudian ketikkan angka desimal yang anda inginkan.

·  Update. Jika anda mengubah current unit atau decimal place maka secara otomatis pada field Update akan diisi Yes. Jika anda tidak mengubah current unit atau decimal place maka secara otomatis pada field Update akan diisi No.

Pilih Create Project

Sebuah popup konfirmasi berikut akan ditampilkan

Pilih Create Project

Modul MNSCREATE dijalankan dan akan membuat beberapa direktori untuk project yang dibuat, menyesuaikan database dan project definition file. Selain itu dua buah design file akan dibuat yaitu Blocks dan Surface. Design file tersebut digunakan untuk menyimpan data spatial untuk blocks dan surface.

Setelah proses pembuatan direktori selesai maka akan ditampilkan sebuah form seperti pada gambar pertama dengan Project Name: training.

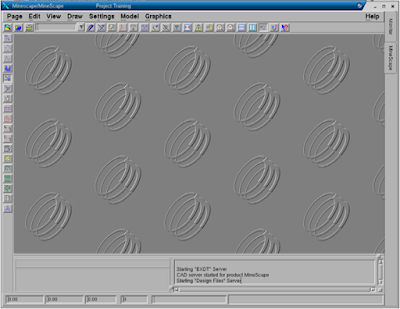

Klik OK untuk masuk ke project tersebut. Sebuah form akan ditampilkan yang disebut GTI Window yang terdiri dari menu-menu, icon-icon, tool bar, tab dan CAD window.

Keluar dari Project

Jika anda sudah selesai dan ingin keluar dari project maka pilih menu dari GTI window:

Page>Exit

Sebuah pop-up konfirmasi akan ditampilkan. Klik OK untuk keluar dari Minescape.

Memasukkan Informasi Identitas Project

Informasi identitas Project terdiri atas nama, deskripsi dan lokasi project.

·  Nama project harus sesuai dengan konvensi penamaan standar Minescape, yaitu:16 karakter atau kurang, tanpa spasi, jenis huruf bebas, hanya berupa karakter alpha-numeric dan underscore (_). Ini akan didefault ke nama dari directory project.

·  Diskripsi Project adalah field yang tidak dapat diformat yang menjelaskan project dan dapat terdiri dari 256 karakter dalam satu baris.

·  Project Path secara otomatis ditampilkankan sebagai subdirectory dari root project site seperti yang ditetapkan dalam $MIN_ROOT environment variable. Directory project harus mengikuti aturan penamaan seperti nama project dan hurufnya harus kecil.

Kalau project path tidak sesuai dengan yang diinginkan, anda dapat meminta Sistem Administrator untuk mengganti atau memilih alternatif lain pada $MIN_ROOT.

Menentukan Spatial Orientation Project

Menentukan Spatial Orientation project terdiri dari:

·  Menentukan Global Origin

·  Menentukan Project Quadrant.

Menentukan Global Origin

Data resource files dalam Minescape disimpan dalam koordinat-koordinat XYZ sebagai offset dari suatu titik referensi, yang dikenal sebagai global origin. Misalnya, kalau global origin suatu project adalah (651000, 7404000,0) dan satu koordinat dimasukkan pada (651800,7414000,-10) Minescape akan menyimpan koordinate tersebut sebagai (800,10000,-10) – offset dari global origin.

Offset disimpan dalam single-precision floating point format, yang memungkinkan penyimpanan XYZ offset dalam tujuh digit. Misalnya, kalau unit pengukurannya adalah meter, Minescape dapat menyimpan data koordinat sampai radius 10 km dari global origin dengan ketepatan milimeter.

Suatu global origin project ditentukan dengan:

·  Easting – koordinat barat/timur (koordinat X)

·  Northing – koordinat selatan/utara (koordinate Y)

·  Elevation – koordinat kedalaman/ketinggian (koordinat Z).

Menjadikan Global Origin Sebagai Pusat

Global origin harus mendekati pusat geografis project (centroid) untuk memaksimalkan ketepatan di dalam project. Misalnya:

Suatu prospek tambang meliputi area persegi panjang 9 km X 18 km. Ada dua pilihan untuk global origin project:

·  Sudut baratdaya dari project

·  Pusat project

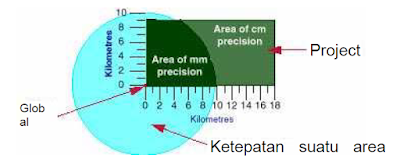

Gambar berikut menunjukkan bahwa kalau global origin ditetapkan dalam sudut barat daya (sembarangan) dari project, ketepatan millimeter tidak dapat dipertahankan untuk keseluruhan project.

Suatu SW global origin dalam suatu project 9 km X 18 km

Gambar di atas menunjukkan bahwa kalau global origin ditetapkan di pusat project, ketepatan milimeter dapat dipertahankan untuk keseluruhan project.

Suatu central global origin untuk project yang berukuran 9 km X 18 km

Gambar di atas memberikan contoh nyata di mana anda harus menempatkan global origin. Menempatkan Global Origin di Pusat Project

Global origin dari project dalam Gambar di atas adalah:

·  Easting – 651000.00

·  Northing – 7404000.00

·  Elevation – 0.00 (Elevation biasanya 0.00)

Menentukan Project Quadrant

Quadrant di mana global origin ditempatkan harus ditentukan. Quadrant menetukan arah koordinat X dan Y.

Quadrant pertama (Quadrant NE) adalah yang paling biasa digunakan, di mana koordinat X bertambah ke arah kanan dan koordinat Y bertambah ke arah atas.

Catatan: Hanya satu quadrant yang dapat ditentukan untuk suatu project.

Gambar di bawah menunjukkan quadrant-quadrant yang berbeda. Quadrant

Menangani Project

Bagaimana Current Project Ditentukan

Current project ditentukan pada saat memulai Minescape. Project yang ditampilkan dalam form MineScape_initialisation secara default, merupakan project terakhir yang digunakan sebelum Minescape ditutup terakhir kalinya.

Mengubah Current Project

Mengubah project tidak diijinkan pada saat dijalankan. Untuk mengubah project, anda harus keluar dari Minescape, pilih project baru atau yang sudah ada dan mulai lagi Minescape.

Project yang Simultan

Minescape tidak memungkinkan bekerja pada banyak project pada GTI window  yang sama. Tetapi, session Minescape yang lain dapat ditampilkan secara simultan.

Mengakses file-file dari project lain

Walaupun current project tidak dapat dirubah pada saat dijalankan, tapi file-file data dari project lain dapat di akses.

Konvensi Directory Project

Minescape secara otomatis menciptakan seperangkat subdirectory dan file sewaktu membuat project baru. Dengan struktur directory yang terkontrol dan konvensi penamaan file memastikan bahwa file-file disimpan dan diberi nama. Untuk melakukan hal ini, Minescape menempatkan setiap jenis file dengan suffix yang khusus dan menyimpannya dalam default directory.

Sewaktu nama-nama file dimasukkan tanpa ekstensi atau path directory, Minescape akan menambahkan default ekstensi dan path directory. Tujuan utama dari struktur default directory dan konvensi penamaan file adalah untuk memastikan bahwa file- file mudah ditempatkan dan ditentukan.

Catatan: Memasukkan nama-nama file dengan extensi atau path directory adalah berbahaya. Kalau ekstensi atau path berbeda dengan defaultnya, Minescape mungkin tidak mengenali file tersebut atau dapat menemukan file tersebut di waktu mendatang.

Konvensi File

Nama file Minescape dibatasi sampai 16 karakter. Semua nama file yang telah dibuat disimpan dalam huruf kecil – ini akan memastikan bahwa masalah susunan pengelompokan yang tidak sesuai dengan perintah UNIX tidak terjadi.

Daftar file selalu dikelompokkan secara alpabetis. Kalau nama-nama filenya merupakan cross-product dari dua atau lebih komponen, hanya underscore (_) yang seharusnya memisahkan komponen-komponen tersebut. Underscore selalu mengawali karakter alphanumeric dalam pengelompokannya.

Catatan:  Hindarilah menggunakan spasi untuk memisahkan komponen-komponen nama  file cross-product, karena Minescape hanya mengenali kompenen pertama dari nama tersebut (yaitu, karakter-karakter sebelum spasi tersebut) sewaktu menulis nama file ke disk. Pemisah pernyataan dan karakter khusus seperti !, ., @, #, $,

%, ^, &, *, (,), |,\, /, dan sebagainya. harus dihindari karena mereka memiliki arti khusus dalam environment UNIX.

Default Directory dan File Suffix

Semua jenis file Minescape memiliki default ekstensi file dan directory untuk memudahkan pencarian file.

Tabel di bawah berisi default suffix dan directory. Default directory di bawah ini merupakan subdirectory pada project anda.

Jenis File	Default Directory	Default Suffix	Keterangan
adobe ps font	dpsfonts		Berisi deskripsi jenis font yang digunakan dalam Minescape
app_defaults	app_defaults	.ad	Berisi aplikasi file default yang digunakan pada saat memulai Minescape.
as2482	as2482	.dat	Berisi informasi untuk mengubah feature – data mapping digital yang sudah diberi kode dengan menggunakan Standard Australia.
datfile	data	.dat	File data.
dbsfile	database	.DBS.DAT	File database.
bmodfile	tables	.tab	File block model.
dgnfile	designs	.dgn	File-file design.
dmpfile	dump	.dmp	File-file dump.
grdfile	grids	.grd	File-file grid.
logfile	logfiles	.log	Berisi file-file log dari sebuah modul yang dieksekusi. File-file tersebut berisi sebuah audit dari suatu modul yang dieksekusi termasuk input Spec secara detail, pesan feedback dan kesalahan- kesalahan.
mdsfile	mdsserver	.batch	File-file mdserver yang sudah disave.
mxlfile	mxl	.mxl	File-file MXL/
pltfile	plots	.plt	File-file plot.
rptfile	reports	.rpt	File-file report.
reserves	tables	.rsv	File-file tabel reserve.

tabfile	tables	.tab	File-file tabel.
tratfile	triangle	.tfl	File-file triangulasi.
quality	tables	.tab	File-file tabel quality.
qualdef	specs	.qualdef	Defaults quality.
specfile	spects	.{cat}	Berisi file-file umum Minescape Spec
survey	tables	.tab	File-file tabel survey.
textures	texture		Textur peta untuk grafis. Misalnya: aerial photo dan sebagainya.
stratfile	tables	.tab	File-file tabel stratmodel.
washfile	tables	.wsh	File-file tabel wash.

Perhatian: Jangan menggunakan file-file tersebut kapanpun

Konvensi Penamaan

Minescape tidak menentukan konvensi penamaan. Tetapi disarankan untuk menentukan sistem penamaan untuk item-item project. Konvensi penamaan yang baik adalah penting untuk organisasi, informasi pencarian dan referensi.

Penentuan konvensi penamaan diperlukan, dan harus disesuaikan dengan hal-hal berikut:

·  Apakah item tersebut berhubungan dengan waktu, misalnya apakah item tersebut diupdate setiap bulan, kuartal, tahunan, dan sebagainya, seperti dalam Contoh 1. Jika demikian, masukkanlah komponen tanggal ke dalam nama.

·  Apakah item tersebut memiliki parrent yang sesuai, misalnya design file dan hubungan kelompok. Jika demikian, putuskan apakah akan memasukkan atau tidak jenis designator ke dalam konvensi penamaan. Kalau tidak, masukkanlah jenis designatornya.

·  Apakah nama-nama tersebut dihasilkan oleh cross-product, misalnya kesinambungan dengan Roof dan Floor, seperti dalam Contoh 2. Jika demikian, tetapkanlah konvensi penamaan yang sesuai dengan cross-produknya. Misalnya,

<seamname>_<attribute> di mana <attribute> adalah Roof atau Floor atau mungkin thick atau nama qualitas lainnya.

Contoh 1

Sebuah survei airborne mine dilakukan setiap bulan. Kontraktor menyediakan AutoCAD DWG file yang menunjukkan posisi atas dan bawah. File DWG diimport ke dalam Minescape dan digital terrain mode yang diupdate dan seperangkat volume yang dijalankan pada terrain model bulan sebelumnya.

Dinamakan apakah file di mana data DWG diimport?

Karena file tersebut terdiri atas data topografis, dapat disebut topo.dat. Tetapi, karena file data topografis dilakukan perbulan, file dengan nama ini dapat dengan mudah ditimpa.

Karena file tersebut terkait dengan waktu (yaitu, bulanan), tambahkan komponen tanggal misalnya topo_nov_94, topo_dec_94, dst – yang memungkinkan files tidak ditimpa. User lain juga dapat dengan mudah mengidentifikasikan nama-nama file dan pemeliharaan data-data lama juga lebih mudah.

Catatan: Kalau sebuah file memiliki nama cross-product dan mungkin terdapat banyak file yang terkait, lebih baik untuk menggunakan komponen pertama yang biasa (yaitu, TOPO_NOV_94 lebih baik daripada NOV_TOPO-94) karena file-file biasanya dikelompokkan, baik dalam Minescape maupun dalam directory.

Contoh 2

Lima lapisan batubara dinamakan A, B, C, D dan E. Bagian paling atas dan paling bawah dari setiap lapisan membutuhkan contour. Contour akan memiliki design file yang sama.

Nama-nama apa yang baik untuk design file layer?

Konvensi penamaan cross-product sederhana dapat digunakan untuk memberikan nama-nama lapisan seperti A_ROOF, A_FLOOR, B_ROOF, B_FLOOR, dan sebagainya. Tetapi, karena setiap lapisan mewakili satu contour, komponen contour dapat dimasukkan sebagai bagian dari nama, misalnya A_ROOF_CONT, A_FLOOR_CONT, dan sebagainya.

Kalau konvensi ini diikuti dan surface meshes dari lapisan batubara tersebut juga dibutuhkan, konvensi dapat menyesuaikan dengan mudah yang memungkinkan design file layer A_ROOF_MESH, A_FLOOR_MESH, dan sebagainya dengan file design yang sama.

Alternatif lain adalah mengirimkan outputnya ke dua design file yang berbeda,

CONTOURS dan MESHES, yang keduanya berisi lapisan-lap

Memasukkan Data kedalam Project

Untuk memasukkan data demos kedalam projects dapat dilakukan dengan menggunakan fasilitas Window Explorer.

Adapun caranya adalah seperti berikut:

·  Masukkan CD kedalam PC kemudian buka Window Explorer dan klik CD Drive

untuk melihat isi disket.

·  Copy data yang ada didalam CD ke directory data pada project training yang baru anda buat dengan cara highlight semua data yang terdapat pada CD kemudian pilih Copy, expand hirarki dimana project disimpan, misalnya project disimpan dibawah disk: D\projects, Expand hirarki training dan pilih folder data kemudian pilih paste.

·  Untuk memeriksa apakah data tersebut sudah ter-copy, klik folder data.
